Punktwolke in Revit – effiziente Integration für BIM.

Warum Punktwolken in Revit unverzichtbar sind.

In der modernen Bauplanung und im Facility Management gewinnt die Nutzung von Punktwolken in Revit zunehmend an Bedeutung. Punktwolken ermöglichen es, bestehende Gebäude und Anlagen präzise digital abzubilden und so die Grundlage für eine effiziente 3D-BIM-Modellierung zu schaffen. Besonders bei der Planung von Technischer Gebäudeausrüstung (TGA) oder bei der Sanierung von Bestandsgebäuden sind Punktwolken ein unverzichtbares Werkzeug, um den IST-Zustand exakt zu erfassen und in den BIM-Workflow zu integrieren.

Die Kombination aus Laserscanning-Technologie und der leistungsfähigen BIM-Software Revit erlaubt es, komplexe Bauwerke schnell und detailgetreu zu erfassen. So profitieren Planungsbüros und Fachplanende von einer fundierten Datenbasis, die eine termintreue, kosteneffiziente und flexible Projektumsetzung unterstützt. In diesem Beitrag erläutern wir die wichtigsten Aspekte rund um die Integration von Punktwolken in Revit, von den Importmöglichkeiten über die Modellierung bis hin zu typischen Herausforderungen und Praxisbeispielen.

Importmöglichkeiten (RCP, RCS, E57).

Revit unterstützt verschiedene Formate für den Import von Punktwolken, die aus Laserscanning-Daten generiert werden. Die gängigsten Formate sind:

• RCP (ReCap Project File): Dieses Format wird von Autodesk ReCap erzeugt und dient als Projektcontainer für Punktwolken. RCP-Dateien verweisen auf die eigentlichen Punktwolkendaten und ermöglichen eine effiziente Verwaltung großer Datenmengen.

• RCS (ReCap Source File): Das RCS-Format enthält die eigentlichen Punktwolkendaten, die in ReCap bearbeitet und anschließend in Revit eingebunden werden können.

• E57: Ein offenes, herstellerunabhängiges Format, das von verschiedenen Laserscannern unterstützt wird. E57-Dateien können zunächst in ReCap importiert und dann in das RCP-/RCS-Format konvertiert werden, um die Kompatibilität mit Revit sicherzustellen.

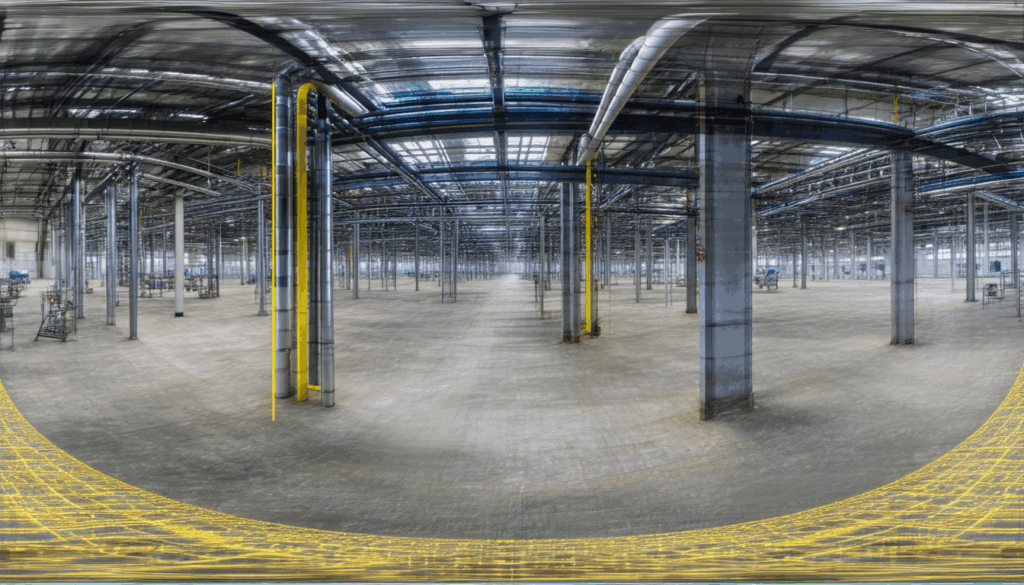

Der Import einer Punktwolke in Revit erfolgt über die Funktion „Punktwolke einfügen“. Dabei kann die Punktwolke positioniert, skaliert und ausgerichtet werden, um sie optimal in das bestehende Gebäudemodell einzubetten. Die Verwendung von RCP/RCS-Dateien bietet den Vorteil, dass große Datenmengen effizient verwaltet werden und die Performance in Revit verbessert wird.

Modellierung auf Basis von Punktwolken.

Die Modellierung in Revit auf Basis von Punktwolken ist ein zentraler Schritt zur Digitalisierung von Bestandsgebäuden. Dabei wird die Punktwolke als Referenz genutzt, um präzise 3D-Modelle der vorhandenen Bausubstanz und der technischen Anlagen zu erstellen. Typische Arbeitsschritte sind:

• Sichten und Ausrichten der Punktwolke: Vor der Modellierung wird die Punktwolke im Revit-Projekt positioniert und auf die korrekte Ausrichtung geprüft.

• Abgleich mit 2D-Zeichnungen: Wo vorhanden, werden bestehende 2D-Zeichnungen mit der Punktwolke abgeglichen, um Diskrepanzen zu erkennen und zu korrigieren.

• Modellierung der Gebäudestruktur: Wände, Decken, Böden und tragende Elemente werden anhand der Punktwolke modelliert. Die hohe Detailgenauigkeit der Punktwolke ermöglicht eine exakte Erfassung der Geometrie.

• Integration der TGA-Anlagen: HKLSE-Komponenten können präzise auf Basis der Punktwolke modelliert und in das BIM-Modell integriert werden. Dies erleichtert die Planung von Verteilungsnetzen und die Berechnung von Heiz- und Kühllasten.

• Erstellung von Materialauszügen und Dokumentationen: Die modellbasierten Informationen ermöglichen eine effiziente Erstellung von Materialauszügen und unterstützen die weitere Projektumsetzung.

Die Nutzung von Punktwolken in Revit erhöht die Genauigkeit und reduziert Fehler, die bei manueller Vermessung oder der Arbeit mit veralteten Plänen entstehen können. Zudem verbessert die modellbasierte Arbeitsweise die Koordination zwischen Fachplanenden und Architekturschaffenden.

Genauigkeit & Herausforderungen.

Die Genauigkeit der Punktwolke ist entscheidend für die Qualität des BIM-Modells. Moderne Laserscanner liefern Messgenauigkeiten im Millimeterbereich, was für die meisten Anwendungen in der TGA-Planung ausreichend ist. Dennoch gibt es Herausforderungen, die bei der Arbeit mit Punktwolken zu beachten sind:

• Datenmenge und Performance: Punktwolken können sehr umfangreich sein und die Revit-Performance beeinträchtigen. Eine effiziente Datenaufbereitung und das Arbeiten mit Teilbereichen der Punktwolke sind daher empfehlenswert.

• Rauschen und Fehlpunkte: Punktwolken enthalten oft Messrauschen oder unvollständige Bereiche, die eine Nachbearbeitung erfordern.

• Komplexität der Geometrie: Besonders bei komplexen Gebäudestrukturen oder technischen Anlagen kann die Modellierung zeitintensiv sein.

• Koordination der Gewerke: Die Integration von Punktwolken erfordert eine enge Abstimmung zwischen den Fachplanenden, um Inkonsistenzen zu vermeiden.

Trotz dieser Herausforderungen überwiegen die Vorteile der Punktwolkenintegration in Revit deutlich. Mit einem durchdachten BIM-Workflow und professioneller Koordination lassen sich präzise und effiziente Ergebnisse erzielen.

Beispiele: TGA-Systeme im Bestand modellieren.

Ein typisches Anwendungsbeispiel für die Nutzung von Punktwolken in Revit ist die Modellierung von TGA-Systemen in Bestandsgebäuden. Hier einige praxisnahe Szenarien:

• Heizungs- und Lüftungsanlagen: Die genaue Erfassung der vorhandenen Rohrleitungen und Kanäle ermöglicht eine passgenaue Planung von Erweiterungen oder Sanierungen.

• Sanitärinstallationen: Punktwolken helfen, die Lage von Rohrverläufen und Anschlüssen zu dokumentieren, was die Integration neuer Komponenten erleichtert.

• Elektroinstallationen: Die Dokumentation von Kabeltrassen und Verteilungsnetzen auf Basis von Punktwolken unterstützt die Planung von Umrüstungen und Erweiterungen.

• Berechnung von Heiz- und Kühllasten: Die präzise Geometrie aus der Punktwolke verbessert die Grundlage für energetische Berechnungen mit Tools wie Solar Computer oder LINEAR.

Durch die Kombination von Punktwolken mit der BIM-Modellierung in Revit entsteht ein umfassendes digitales Abbild des Bestands, das die Grundlage für termintreue und kosteneffiziente Projektumsetzungen bildet.

DEMOSS Vorgehen bei Revit-Punktwolken.

Bei DEMOSS legen wir großen Wert auf eine strukturierte und effiziente Integration von Punktwolken in den BIM-Workflow. Unser Vorgehen umfasst:

1. Datenaufnahme und Aufbereitung: Wir unterstützen Sie bei der Auswahl der geeigneten Laserscanning-Technologie und bereiten die Punktwolkendaten für den Import in Revit auf.

2. Import und Positionierung: Die Punktwolken werden in Revit importiert, korrekt ausgerichtet und aufbereitet, um eine optimale Grundlage für die Modellierung zu schaffen.

3. Modellierung und Integration: Unsere erfahrenen Fachplanenden modellieren die Gebäudestruktur sowie die TGA-Anlagen präzise auf Basis der Punktwolke und integrieren diese in den BIM-Workflow.

4. Qualitätssicherung: Durch regelmäßige Prüfungen stellen wir die Genauigkeit und Vollständigkeit des Modells sicher.

5. Koordination und Kommunikation: Wir fördern die Zusammenarbeit zwischen allen Projektbeteiligten, um eine reibungslose Projektumsetzung zu gewährleisten.

6. Dokumentation und Übergabe: Abschließend erstellen wir Materialauszüge, 2D-Zeichnungen und weitere Dokumentationen, die Sie für die weitere Planung und Ausführung benötigen.

Mit diesem strukturierten Ansatz gewährleisten wir eine termintreue, flexible und kosteneffiziente Umsetzung Ihrer Projekte unter Nutzung modernster BIM-Technologien.
