Punktwolke in 3D Modell umwandeln – so geht’s.

Warum Punktwolken-Umwandlung für Umbauten unverzichtbar ist.

Die Digitalisierung von Bestandsgebäuden gewinnt in der Architektur, Tragwerksplanung und Technischen Gebäudeausrüstung (TGA) zunehmend an Bedeutung. Eine zentrale Rolle spielt dabei die Umwandlung von Punktwolken in 3D-Modelle. Punktwolken entstehen durch Laserscanning oder photogrammetrische Verfahren und liefern eine präzise, dreidimensionale Darstellung der realen Geometrie eines Bauwerks oder Geländes. Für Umbau- und Sanierungsprojekte ist die Verarbeitung dieser Punktwolken zu einem nutzbaren 3D-Modell essenziell. Nur so lassen sich bestehende Strukturen exakt erfassen, Planungsfehler vermeiden und die Integration neuer Gewerke effizient gestalten.

Die Umwandlung einer Punktwolke in ein 3D-Modell ermöglicht es Fachplanenden, Architekturschaffenden und TGA-Expertinnen und -Experten, auf eine verlässliche Datengrundlage zurückzugreifen. Dies verbessert die Koordination zwischen den Projektbeteiligten, erhöht die Termintreue und sorgt für Kosteneffizienz. Im Folgenden erläutern wir die wesentlichen Schritte und Anforderungen bei der Umwandlung von Punktwolken in 3D-Modelle, die eingesetzten Formate, den Modellierungsprozess in Revit, die Bedeutung von Genauigkeit und LOD-Stufen sowie typische Anwendungsfälle. Abschließend geben wir einen Einblick in unsere Erfahrung bei DEMOSS mit diesem Thema.

Datengrundlagen (Formate E57, RCP, LAS).

Die Qualität des 3D-Modells hängt maßgeblich von der Qualität und dem Format der Ausgangsdaten ab. Punktwolken werden in verschiedenen Dateiformaten gespeichert, die jeweils unterschiedliche Eigenschaften und Einsatzgebiete haben.

• E57: Dieses Format ist ein offener Standard für die Speicherung von 3D-Punktwolken und Metadaten, die bei Laserscanning-Projekten anfallen. E57-Dateien enthalten neben den Koordinaten der Punkte auch Farb- und Intensitätsinformationen, was die visuelle Auswertung erleichtert. E57 ist branchenweit anerkannt und wird von vielen Softwarelösungen unterstützt.

• RCP (ReCap Project): Das RCP-Format ist ein proprietäres Dateiformat von Autodesk ReCap, das speziell für die Verwaltung großer Punktwolkenmengen optimiert ist. Es ermöglicht eine effiziente Visualisierung und Bearbeitung in Autodesk-Programmen wie Revit und AutoCAD. RCP-Dateien sind häufig die Schnittstelle zwischen der Erfassung der Punktwolke und der weiteren BIM-Modellierung.

• LAS: Das LAS-Format ist ein Standardformat für die Speicherung von Punktwolken, das vor allem in der Vermessung und Geoinformationssystemen (GIS) verwendet wird. Es unterstützt die Speicherung von Koordinaten, Intensitäten und weiteren Attributen. LAS-Dateien sind gut geeignet für großflächige Erfassungen, etwa im Industrie- oder Infrastruktur-Bereich.

Die Wahl des Formats richtet sich nach dem Anwendungsfall und der verwendeten Software. Für die Integration in BIM-Workflows ist das RCP-Format besonders relevant, da es eine nahtlose Weiterverarbeitung in Revit ermöglicht.

Modellierungsprozess in Revit.

Die Umwandlung einer Punktwolke zu einem 3D-Modell erfolgt in mehreren Schritten. Autodesk Revit ist hierbei eine der führenden Softwarelösungen, die eine effiziente Modellierung auf Basis von Punktwolken unterstützt.

1. Import der Punktwolke: Zunächst wird die Punktwolke im passenden Format (z. B. RCP) in das Revit-Projekt importiert. Dabei ist es wichtig, die Punktwolke korrekt zu positionieren und zu skalieren, um eine exakte Übereinstimmung mit dem realen Objekt zu gewährleisten.

2. Sichten und Filterung: Die Punktwolke wird in Revit visualisiert. Um die Modellierung zu erleichtern, können Filter gesetzt werden, die beispielsweise nur bestimmte Bereiche oder Ebenen anzeigen. Dies erhöht die Übersichtlichkeit und reduziert die Komplexität.

3. Modellierung der Bauwerkskomponenten: Anhand der Punktwolke werden Bauteile wie Wände, Decken, Türen, Fenster und technische Anlagen modelliert. Dabei orientieren sich die Fachplanenden an den sichtbaren Punkten und nutzen Revit-Werkzeuge zur präzisen Konstruktion. Die Verwendung von BIM-Standards und Familien erleichtert die spätere Integration in den Gesamtprozess.

4. Integration technischer Gewerke: Für die Technische Gebäudeausrüstung (HKLSE) werden Leitungen, Verteilungsnetze und Anlagenkomponenten modelliert. Die Punktwolke dient als Grundlage, um vorhandene Installationen zu erfassen und neue Systeme passgenau zu planen.

5. Qualitätskontrolle und Anpassung: Das Modell wird mit der Punktwolke abgeglichen, um Abweichungen zu erkennen und zu korrigieren. Dies sichert die Genauigkeit des Modells und die Verlässlichkeit für die weitere Planung.

6. Export und Weiterverarbeitung: Das fertige 3D-Modell kann für weitere Planungsphasen, die BIM-Koordination oder die Erstellung von 2D-Zeichnungen genutzt werden. Die Daten werden häufig in Formaten wie IFC exportiert, um die Zusammenarbeit mit anderen Fachplanenden zu gewährleisten.

Genauigkeit & LOD-Stufen.

Die Qualität eines 3D-Modells aus einer Punktwolke wird durch die Genauigkeit der Erfassung und die Definition des Levels of Detail (LOD) bestimmt.

• Genauigkeit: Die Genauigkeit hängt von der Auflösung der Punktwolke und der Präzision des Laserscanners ab. Für Umbauprojekte sind millimetergenaue Daten oft erforderlich, um Passgenauigkeit bei der Integration neuer Bauteile sicherzustellen. Ungenauigkeiten können zu Planungsfehlern und Nacharbeiten führen.

• LOD-Stufen: Das Level of Detail beschreibt den Detaillierungsgrad des Modells. In der BIM-Branche sind verschiedene LOD-Stufen definiert, die von groben Volumenmodellen (LOD 100) bis hin zu detaillierten Ausführungsmodellen (LOD 500) reichen. Für die Umwandlung von Punktwolken ist häufig ein LOD zwischen 200 und 350 relevant, da hier die wesentlichen Bauteile und ihre Geometrie erfasst werden, ohne in unnötige Details zu gehen.

Die Auswahl der passenden Genauigkeit und LOD-Stufe richtet sich nach dem Projektziel, dem Einsatzzweck und den Anforderungen der Fachplanenden. Eine enge Abstimmung zwischen den Beteiligten ist hierbei entscheidend.

Typische Anwendungsfälle (Industrie, Wohnbau, Bestand).

Die Umwandlung von Punktwolken in 3D-Modelle findet in verschiedenen Branchen und Projekttypen Anwendung:

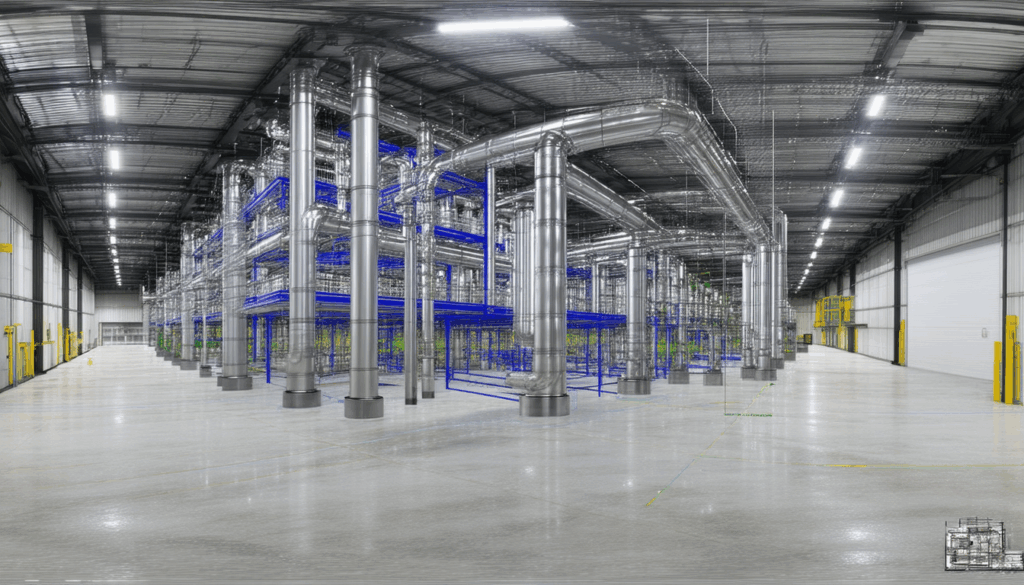

• Industrie: In Industrieanlagen werden Punktwolken genutzt, um komplexe Maschinen und Rohrleitungen zu erfassen. Die Erstellung eines 3D-Modells ermöglicht die Planung von Erweiterungen, Wartungsarbeiten und Umbauten ohne Stillstandzeiten. Die hohe Genauigkeit ist hier besonders wichtig, um Schnittstellen zwischen bestehenden und neuen Anlagen zu gewährleisten.

• Wohnbau: Im Wohnungsbau dienen Punktwolken der Bestandsaufnahme von Gebäuden vor Sanierungen oder Modernisierungen. Das 3D-Modell unterstützt Architekturschaffende und Fachplanende bei der Planung von Umbauten und der Integration neuer Haustechnik. Die Visualisierung erleichtert zudem die Kommunikation mit Bauherrschaft und Behörden.

• Bestand: Für denkmalgeschützte oder komplexe Bestandsgebäude liefert die Punktwolke eine verlässliche Grundlage für die Tragwerksplanung und die technische Gebäudeausrüstung. Die digitale Erfassung minimiert das Risiko von Fehlmessungen und ermöglicht eine effiziente Projektumsetzung.

In allen Fällen trägt die Umwandlung von Punktwolken in 3D-Modelle zur Optimierung des BIM-Workflows bei und steigert die Effizienz, Termintreue und Kosteneffizienz.

DEMOSS Erfahrung mit Punktwolken.

Bei DEMOSS verfügen wir über langjährige Erfahrung in der Verarbeitung von Punktwolken und der Erstellung präziser 3D-Modelle für die TGA, Architektur und Tragwerksplanung. Unsere Expertise umfasst:

• Integration von Punktwolken in Revit und anderen BIM-Softwarelösungen

• Umsetzung von Projekten mit hoher Genauigkeit und passenden LOD-Stufen

• Koordination zwischen Fachplanenden und Architekturschaffenden zur Sicherstellung eines reibungslosen BIM-Workflows

• Nutzung von Formaten wie E57, RCP und LAS für eine optimale Datenbasis

• Erstellung von Materialauszügen und 2D-Zeichnungen auf Basis der 3D-Modelle

• Flexibilität bei der Anpassung an unterschiedliche Projektanforderungen und Kundenwünsche

Unsere internationale Ausrichtung und Erfahrung mit deutschen sowie schweizerischen Kunden gewährleisten eine professionelle und vertrauenswürdige Zusammenarbeit. Wir legen großen Wert auf Termintreue, Kosteneffizienz und die optimale Integration aller Gewerke in die Projektumsetzung.

Kontakt / Angebot.

Sie möchten Ihre Punktwolke in ein präzises 3D-Modell umwandeln und von einem erfahrenen Partner profitieren? Kontaktieren Sie uns gerne für eine individuelle Beratung und ein unverbindliches Angebot.

• E-Mail: [email protected]

• Telefon: +49 (0) 175 99 48304

Wir freuen uns darauf, Sie bei Ihrem Umbau- oder Sanierungsprojekt mit unserer Expertise in der 3D-BIM-Modellierung und Punktwolkenverarbeitung zu unterstützen. Gemeinsam realisieren wir effiziente, termintreue und kosteneffektive Lösungen für Ihre Bauprojekte.

Mit der professionellen Umwandlung von Punktwolken in 3D-Modelle schaffen Sie die Grundlage für eine erfolgreiche Projektumsetzung und optimieren Ihren BIM-Workflow nachhaltig. Nutzen Sie die Vorteile moderner Technologien und profitieren Sie von unserer Erfahrung bei DEMOSS.
